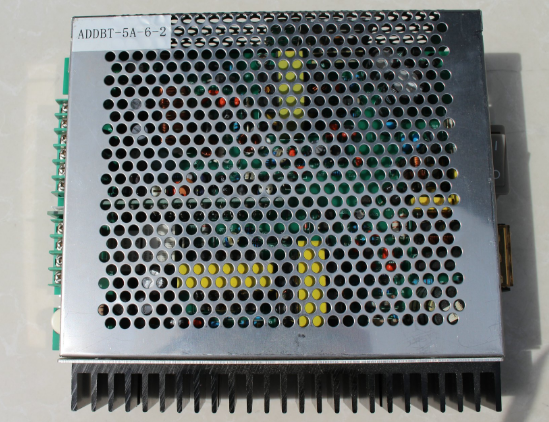

北京利達華信ADDBT5A-6-2開關電源，適用于北京利達華信128EN(M) 128EQ壁掛式消防主機。



輸入電壓 AC220V(187V~242V)

特    點 ： 在火災報警控制系統中，可作為聯動控制系統的電源使用，為聯動控制模塊及被控設備供電。

典型應用

火災報警控制器（聯動型）等控制箱內安裝

工作環境

溫度：0℃~+40℃；相對濕度：≤95%RH

安全性能

絕緣電阻

輸入對外殼、輸入對輸出：＞50MΩ

輸出對外殼：＞20MΩ

電氣強度

輸入對機殼、輸入對輸出：AC1500V/5mA/1min

輸出對外殼：AC500V/5mA/1min

泄漏電流：在1.06倍額定輸入電壓工作時，泄漏電流＜0.5mA。

可實現功能

主、備電無間隙轉換：當出現主電掉電或異常的情況，備電可以無間隙自動接入；當主電恢復供電時，系統自動轉換到主電工作，并為備電電池充電。

主電工作信號：當主電工作（輸入電壓≥176±5V）時，主電工作信號 “AC=1”。 當主電斷開（輸入電壓≤170±5V），備電工作時，主電工作信號 “AC=0”。

備電工作信號：當主電工作，備電充電或備電單獨工作輸入電壓≥21±0.5V 時，備電工作信號“BT=1”。當主電工作，備電斷開或備電單獨工作輸入電壓≤21±0.5V時，備電工作信號“BT=0”。

電源具有對備電連線故障的檢測:電源可對電源內部的充電道與備電間連接導線斷路和短路狀態進行檢測，并發出故障報警信號“BT=0”。

充電功能：采用限流限壓方式充電，電源能在24小時內對端電壓在20-21V內的虧電蓄電池充滿電能。

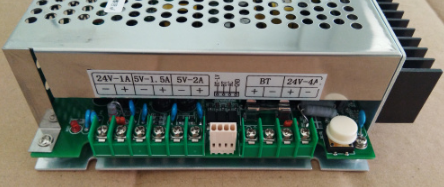

OUT1輸出短路不影響OUT2、OUT3輸出。

可實現保護

具有輸出過載、輸出短路保護，均可做到長期短路有效，短路狀態下開機保護有效，且故障解除后可自動恢復工作。

DC24V（2A）具有輸出過壓保護，當電源失控，輸出電壓≥34V時，輸出過壓保護鎖定無輸出。

具有蓄電池反接保護，重新接入后即可正常工作。

蓄電池保護：電池充放電有過流保護裝置（保險絲），當備電過流時應予切斷電源。當蓄電池放電至20±0.5V時，電源關閉所有負載輸出，斷開備電與負載的聯系，對蓄電池進行保護。

技術參數（測試環境溫度25℃±5℃）
