本設備主要適用于以下火災：
1）滅火前可切斷氣源的氣體火災；
2）液體火災或石蠟、瀝青等可熔化的固體火災；
3）固體表面火災及棉花、織物、紙張等部分固體深位火災；
4）電氣火災；
典型應用場所：
主要適用于電子計算機房、數據儲存間、圖書庫房、銀行金庫、貴重物品庫、紙張庫、棉花庫、食品庫、中草藥庫、皮毛庫及電纜隧道等重點場所的消防保護，也可以用于生產作業火災危險場所，如浸漬槽、熔化槽、軋制機、紡織機、發電機、印刷機、油浸變壓器、油開關、大型發電機、液壓設備、烘干設備、干洗設備、除塵設備、炊事灶具、噴漆生產線、電氣老化間、水泥生產流程中的煤粉倉，以及船舶機艙、貨艙等。

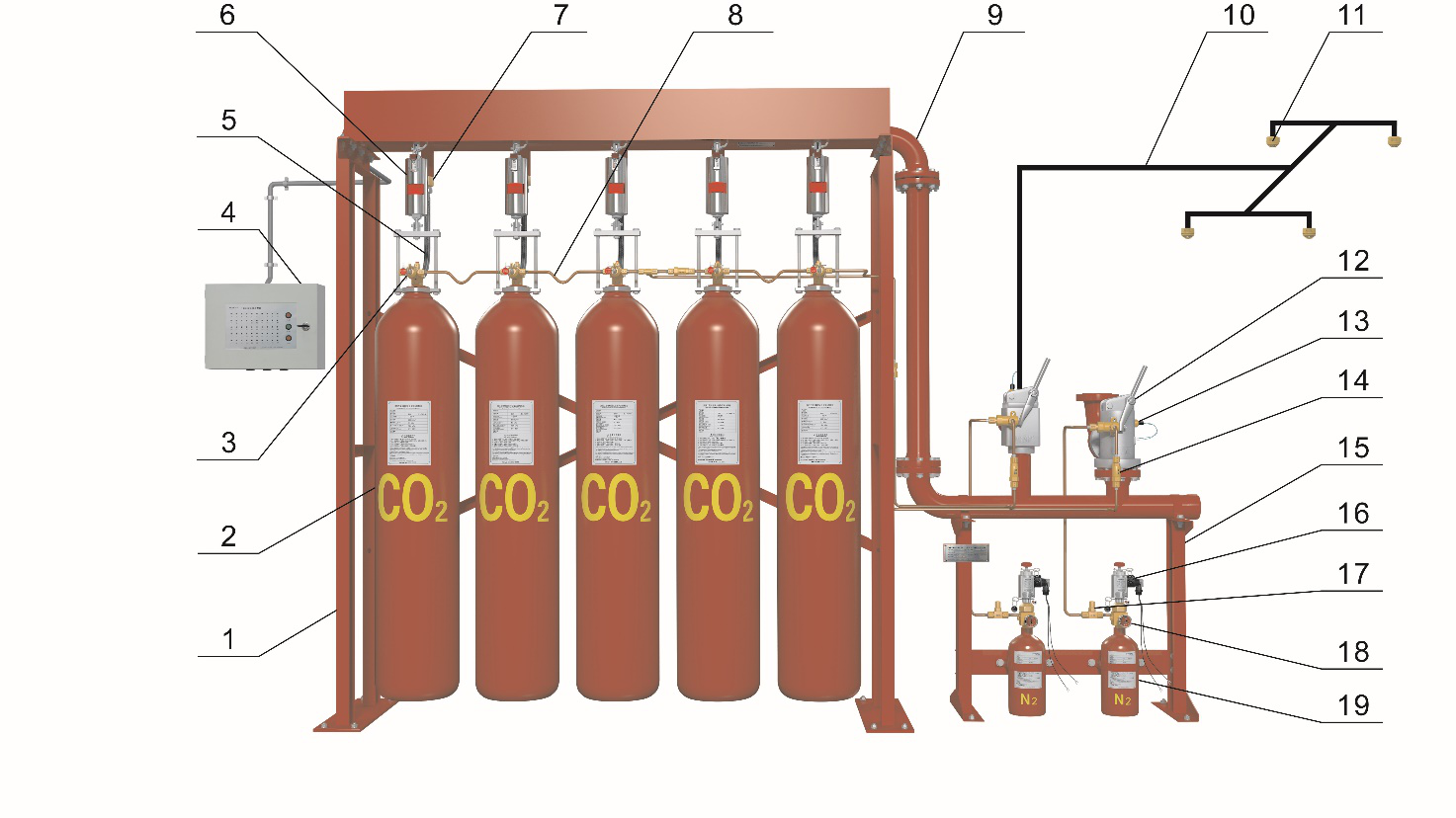

設備組成
| 1.滅火劑瓶組架 | 2.滅火劑瓶組 | 3.先導閥 | 4.失重報警器 |
| 5.高壓軟管 | 6.稱重檢漏裝置 | 7.單向閥(滅火劑管路) | 8.驅動氣體管路 |
| 9.集流管 | 10.滅火劑輸送管路 | 11.噴嘴 | 12.選擇閥 |
| 13.信號反饋裝置 | 14.單向閥(驅動氣體管路) | 15.驅動氣體瓶組架 | 16.電磁型驅動裝置 |
| 17.低泄高封閥 | 18.驅動氣體瓶組壓力表 | 19.驅動氣體瓶組 |
主要技術參數
滅火劑貯存壓力 | 5.7MPa（20℃） |
*大工作壓力 | 12.4MPa（50℃） |
滅火劑充裝密度 | ≤0.6kg/L |
工作啟動電源 | ≥DC24V，1.5A |
滅火技術方式 | 全淹沒 |
滅火劑噴射時間 | ≤60S |
啟動方式 | 自動、手動、機械應急操作 |
驅動氣體 | 氮氣 |
驅動氣體充裝壓力 | 6 MPa（20℃） |
使用環境溫度 | 0 ℃ ～ 50 ℃ |
儲瓶間布置示例
示例一
示例二
示例三
示例四
儲瓶間的面積和承重要求，可根據瓶組和啟動瓶的單元格尺寸和單元格配重估算。
儲瓶間面積及承重要求
驅動氣體瓶組單元格尺寸和配重表
驅動氣體瓶組 | 產品型號 | 單元格尺寸（m） | 單元格配重（kg） |
驅動氣體瓶組 | QP4/6-PAVLN | 0.4×0.4 | 110 |
QP6/6-PAVLN | 0.4×0.4 | 115 | |
QP10/6-PAVLN | 0.4×0.4 | 120 | |
QP40/6-PAVLN | 0.4×0.4 | 150 | |
QP70/6-PAVLN | 0.4×0.4 | 180 |
滅火劑瓶組單元格尺寸和配重表
氣體滅火系統 | 產品型號 | 單元格尺寸（m） | 單元格配重（kg） | 產品*小高度（m） |
二氧化碳滅火系統 | QME70-PAVLN | 0.4×0.4 | 150 | 2.4 |
QME80-PAVLN | 0.4×0.4 | 160 | 2.5 |
