本系統主要適用于以下火災：
1）固體表面火災；
2）液體火災；
3）滅火前能切斷氣源的氣體火災；
4）電氣火災；
典型應用場所：
主要適用于電子計算機房、數據處理中心、電信通訊設施、過程控制中心、昂貴的醫療設施、貴重工業設備、博物館和藝術館、圖書館、檔案館、貴重物品庫、應急電力設施、易燃液體存儲區、潔凈廠房等重點場所的消防保護，也可以用于生產作業火災危險場所等。

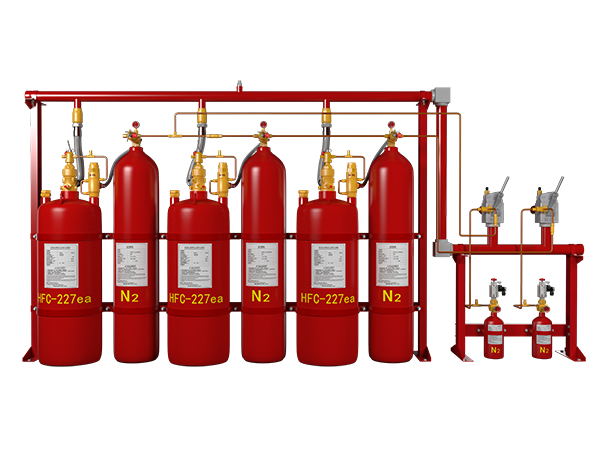

設備組成
| 1.滅火劑瓶組架 | 2.滅火劑瓶組 | 3.鋼瓶抱箍組件 | 4.減壓裝置 |
| 5.驅動氣體高壓軟管 | 6.滅火劑瓶組低泄高封閥 | 7.先導閥 | 8.滅火劑高壓軟管 |
| 9.單向閥(滅火劑管路) | 10.動力氣體瓶組 | 11.先導閥 | 12.驅動氣體管路 |
| 13.安全泄放裝置 | 14.集流管 | 15.動力氣體高壓軟管 | 16.動力氣體瓶組壓力表 |
| 17.滅火劑輸送管路 | 18.噴嘴 | 19.信號反饋裝置 | 20.選擇閥 |
| 21.單向閥(驅動氣體管路) | 22.驅動氣體瓶組架 | 23.電磁型驅動裝置 | 24.低泄高封閥(驅動氣體管路) |
| 25.動力氣體瓶組壓力表 | 26.驅動氣體瓶組 |
主要技術參數
產品型號規格 | QMQ4.2/（滅火劑瓶組容積）W-PAVLN | ||||
滅火劑瓶組容積（L） | 90 | 120 | 150 | 180 | 245 |
滅火劑貯存壓力 | 0.3 MPa（20℃） | ||||
*大工作壓力 | 5.3 MPa（50℃） | ||||
滅火劑充裝密度 | ≤1.25 kg/L | ||||
工作啟動電源 | ≥DC24V，1.5A | ||||
滅火技術方式 | 全淹沒 | ||||
滅火劑噴射時間 | ≤10 S | ||||
啟動方式 | 自動、手動、機械應急操作 | ||||
驅動氣體/動力氣體 | 氮氣 | ||||
動力氣體充裝壓力 | 13.5 MPa（20℃） | ||||
驅動氣體充裝壓力 | 6 MPa（20℃） | ||||
使用環境溫度 | 0 ℃ ～ 50 ℃ | ||||
儲瓶間布置示例

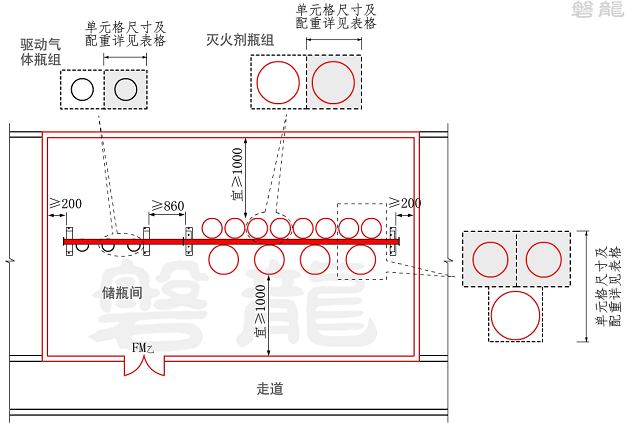

示例一

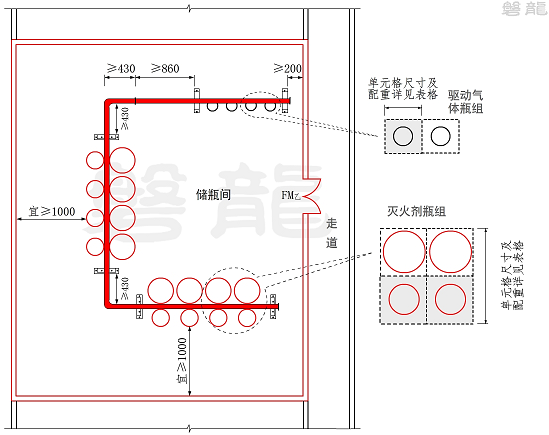

示例二

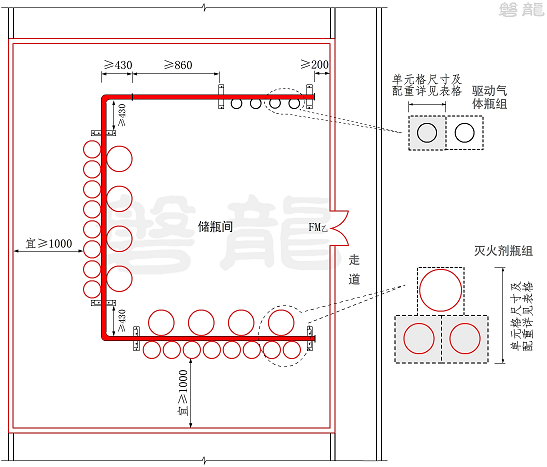

示例三

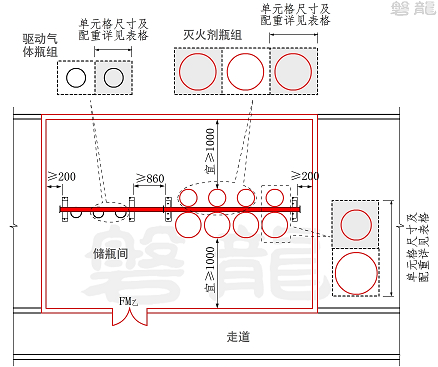

示例四
儲瓶間面積及承重要求
儲瓶間的面積和承重要求，可根據瓶組和啟動瓶的單元格尺寸和單元格配重估算。
驅動氣體瓶組單元格尺寸和配重表
驅動氣體瓶組 | 產品型號 | 單元格尺寸（m） | 單元格配重（kg） |
驅動氣體瓶組 | QP4/6-PAVLN | 0.4×0.4 | 110 |
QP6/6-PAVLN | 0.4×0.4 | 115 | |
QP10/6-PAVLN | 0.4×0.4 | 120 | |
QP40/6-PAVLN | 0.4×0.4 | 150 | |
QP70/6-PAVLN | 0.4×0.4 | 180 |
滅火劑瓶組單元格尺寸和配重表
氣體滅火系統 | 產品型號 | 單元格尺寸(m) | 單元格配重（kg） | 產品*小高度（M） |
有管網七氟丙烷滅火系統（外貯壓）(4.2MPa) | QMQ4.2/90W-PAVLN | 0.8*0.5 | 250 | 2.0 |
QMQ4.2/120W-PAVLN | 0.8*0.5 | 320 | 2.3 | |
QMQ4.2/150W-PAVLN | 0.90*0.6 | 390 | 2.3 | |
QMQ4.2/180W-PAVLN | 0.90*0.6 | 460 | 2.5 | |
QMQ4.2/245W-PAVLN | 0.90*0.6 | 630 | 2.3 |
